消防工程符號圖例大全(1)
- 作者:四川消防檢測設備
- 發布時間:2023-04-10 11:50:20
- 來源:http://www.qekma.com.cn/
- 點擊:789
看任何一份圖紙都要先學會看圖例,不同的設計可能圖例不一樣,看消防工程圖首先要仔細看清楚總平面圖,各建筑要分清楚,再看清楚前面的圖紙?jiān)O(shè)計說明和圖例,其中有各種符號標示,然后看系統圖,這是相對比較難的,多花點時間就行,最后各層消防平面圖就自然而然能看下去了,并掌握識圖的基本知識,最新國家標準圖形符號,了解這些符號的意義,按照所說的方法去看,看清楚仔細分析,應該就能快速看明白了。

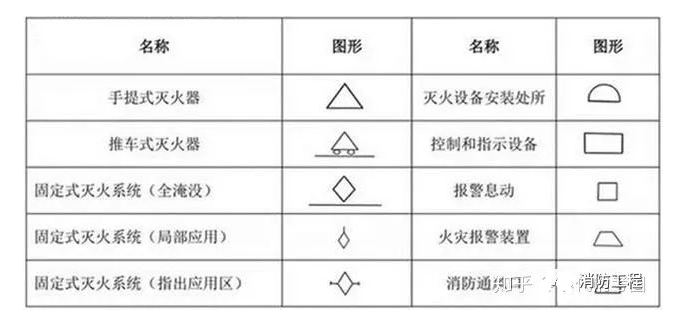

基本符號表示消防設備類別,下表是常見的基本符號:

消防工程輔助符號:

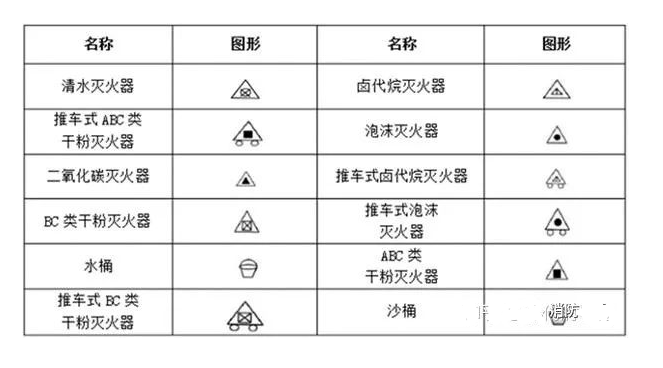

消防工程滅火器符號:

消防工程固定滅火器系統符號:

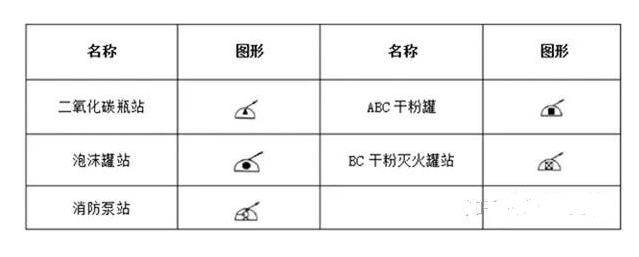

消防工程滅火設備安裝處符號:

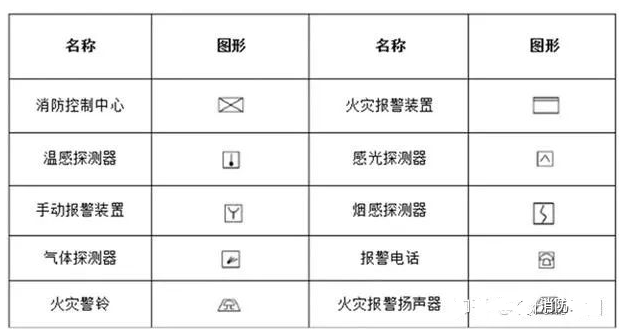

消防工程自動報警設備符號:
